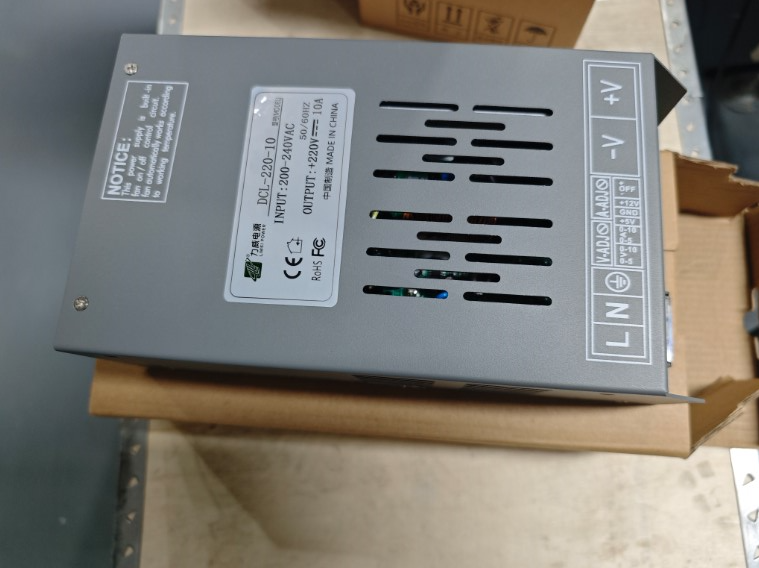

220V交流变直流220V电源采用高频PWM调制技术，实现220V±10%交流输入到220V直流输出的高效转换。核心由EMI滤波模块、全桥整流单元、Boost升压电路及DSP控制系统组成，符合GB/T 14714-2022工业电源标准。
一、核心原理与技术实现
采用桥式整流+高频PWM技术方案，通过以下4个关键环节实现高效转换：
EMI滤波模块：抑制电网谐波干扰（THD<5%）
全桥整流电路：使用GBJ2510等整流桥堆实现AC-DC初级转换
Boost升压电路：采用IR2110驱动IC将电压稳定至220V DC
稳压反馈系统：TL431+光耦构成闭环控制（精度±1%）
二、典型应用场景
工业自动化设备（PLC控制系统供电）
医疗影像设备（X光机高压电源）
通信基站（-48V电源系统改造）
实验室仪器（需纯净直流环境）
三、选型关键指标对比
参数经济型工业级医疗级转换效率85%-88%92%-95%≥90%纹波系数≤3%≤1%≤0.5%工作温度-10℃~40℃-25℃~60℃0℃~50℃认证标准CCCCE+ULISO13485
四、常见故障排查指南
输出电压异常：检查滤波电容容值（推荐使用105℃耐温电容）
频繁烧保险：测量整流二极管反向恢复时间（应≤50ns）
模块啸叫：优化变压器浸漆工艺（真空浸渍最佳）
EMC测试失败：增加共模电感（推荐TDK SLF7045系列）
五、2025年技术发展趋势
第三代半导体应用（SiC MOSFET替代传统IGBT）
数字电源管理（DSP实时控制）
智能并联技术（N+1冗余架构）
物联网远程监控（4G/5G模块集成）
