输入380v输出220v变压器的接线方法及注意事项

380V转220V变压器的接线方法及注意事项

在工业生产和日常生活中，380V转220V变压器是常见的电压转换设备，正确接线关系到用电安全和设备正常运行。380V/220V变压器主要由铁芯、初级绕组（380V侧）和次级绕组（220V侧）组成，通过电磁感应原理实现电压转换。标准的三相变压器初级绕组通常有六个接线端子（U1、V1、W1和U2、V2、W2），次级绕组根据类型不同可能有三个或四个输出端子。本文将详细介绍这类变压器的接线步骤、注意事项以及常见问题解决方案。

一、变压器基本结构和工作原理

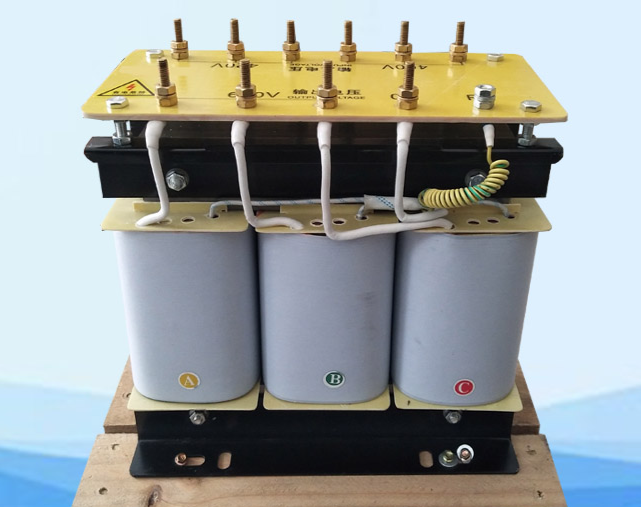

380V/220V变压器主要由铁芯、初级绕组（380V侧）和次级绕组（220V侧）组成，通过电磁感应原理实现电压转换。标准的三相变压器初级绕组通常有六个接线端子（U1、V1、W1和U2、V2、W2），次级绕组根据类型不同可能有三个或四个输出端子。

二、接线前的准备工作
1. 安全防护：佩戴绝缘手套，使用验电笔确认电源已断开
2. 工具准备：万用表、螺丝刀、绝缘胶带等
3. 环境检查：确保工作区域干燥，无易燃物品
4. 参数确认：核对变压器铭牌信息（输入电压380V，输出电压220V，额定功率等）

三、三相380V转220V变压器的接线方法
1. 星形（Y形）接法：
- 将初级绕组的U2、V2、W2端短接形成中性点
- U1、V1、W1分别接入三相电源的L1、L2、L3
- 次级绕组采用星形接法时，可得到相电压220V

2. 三角形（△形）接法：
- 初级绕组按U1-W2、V1-U2、W1-V2的方式连接
- 连接点分别接入三相电源
- 这种接法适合特定功率要求的场合

四、单相380V转220V变压器的接线
1. 确定输入端子：通常标有"380V"或"Primary"字样
2. 连接火线：将任意两相（如L1和L2）接入输入端
3. 输出连接：220V侧接零线和另一火线
4. 接地处理：必须将变压器外壳可靠接地

五、接线后的检测流程
1. 空载测试：先不接负载，测量输出电压是否稳定在220V±5%
2. 相位检查：用相位仪确认各相序正确
3. 绝缘测试：使用兆欧表测量绕组对地绝缘电阻（应＞1MΩ）
4. 负载试验：逐步增加负载至额定值，观察温升情况

六、常见问题及解决方案
1. 输出电压异常：
- 偏高：检查输入电压是否过高或绕组匝数比错误
- 偏低：排查负载是否过重或线路压降过大

2. 变压器过热：
- 检查散热条件是否良好
- 测量实际负载是否超过额定容量
- 排查是否存在绕组短路

3. 异常噪音：
- 紧固铁芯夹件
- 检查绕组是否有松动
- 排除谐波干扰因素

七、安全注意事项
1. 必须由持证电工操作
2. 接线前确保电源完全断开
3. 不同厂家的接线端子标识可能不同，需仔细阅读说明书
4. 禁止超负荷使用变压器
5. 定期检查接线端子是否松动（建议每半年一次）
6. 潮湿环境需加强绝缘防护

八、维护保养要点
1. 每月清洁变压器表面灰尘
2. 检查冷却风扇运转是否正常（强制风冷型）
3. 记录运行温度（一般不超过75℃）
4. 每年做一次全面绝缘检测
5. 发现异常应立即停机检修

九、特殊应用场景接线调整
1. 变频器配套使用时：
- 需在变压器前加装电抗器
- 接线长度不宜超过10米

2. 精密设备供电：
- 建议增加稳压装置
- 单独设置接地系统

3. 多台变压器并联：
- 必须确保相位一致
- 配置均流装置

十、选购建议
1. 功率选择：实际负载总功率×1.2系数
2. 类型选择：
- 油浸式：适合户外大功率场合
- 干式：适用于室内精密设备
3. 品牌选择：优先考虑通过ISO认证的产品
4. 附加功能：根据需要选择带保护装置的类型

通过以上详细介绍，我们可以看到380V转220V变压器的接线需要严格遵守操作规程。正确的接线方法不仅能保证设备正常运行，还能有效延长变压器使用寿命。对于不熟悉电气操作的人员，强烈建议寻求专业电工帮助，切勿盲目操作以免造成安全事故。在实际应用中，还应根据具体使用环境和负载特性进行适当调整，确保整个供电系统的安全稳定运行。
