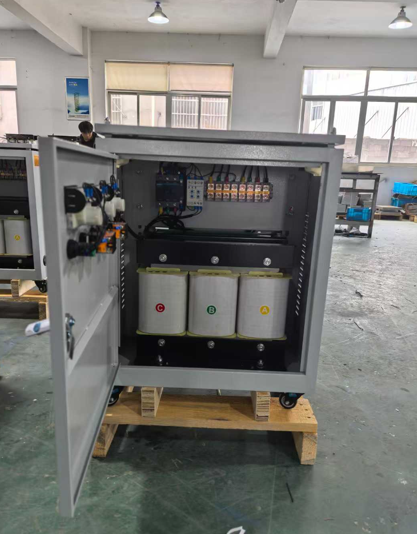

SG-N零线变压器

在工业生产与民用场景中，常需从 380V 三相电源中获取 220V 单相电源。相较于直接取一相一零的非隔离方式，隔离变压器能实现电气隔离，有效阻断对地漏电、谐波干扰等安全隐患，尤其适用于医疗设备、精密仪器、潮湿环境等对用电安全要求较高的场景。

隔离变压器通过原副边绕组的电磁感应传递电能，原副边之间无直接电气连接，可实现两大关键功能：一是安全隔离，阻断 380V 侧对地故障电流传导至 220V 侧，降低人员触电风险；二是干扰抑制，过滤电网中的共模干扰，为敏感设备提供稳定纯净的 220V 电源。

选型关键参数

电压等级：需选择 “初级 380V、次级 220V” 的单相隔离变压器（若 380V 为三相三线制，初级接任意两根相线；若为三相四线制，初级可接一根相线 + 一根零线，但需确认初级电压兼容 220V 的型号，避免烧毁绕组）。

额定功率：根据 220V 侧所有负载的总功率确定，预留 10%-20% 余量。例如，总负载功率为 500W 时，应选择 600W-750W 的隔离变压器，防止过载导致绕组过热。

隔离电压：优先选择隔离电压≥2500V AC 的产品，满足电气安全标准（如 GB 19212.1），确保原副边绝缘强度。

防护等级：室内干燥环境可选 IP20，潮湿、粉尘环境需选 IP44 及以上，避免异物或水汽进入变压器内部引发短路。

SG-N零线变压器分步接线操作流程

（一）隔离变压器固定安装

将隔离变压器安装在干燥、通风、无振动的支架或配电箱内，确保变压器外壳与周围金属部件保持≥5cm 距离，避免短路；

用膨胀螺栓固定支架，确保变压器稳固，防止运行时因振动导致接线松动。

（二）380V 初级侧接线（关键步骤）

电源端处理：从 380V 三相电源中选取任意两根相线（如 L1、L2、L3，三相四线制也可选 L1 与零线 N，但需匹配变压器初级电压），剥去导线两端绝缘层（长度约 5mm），露出铜芯且无毛刺；

接线端子连接：打开隔离变压器初级接线盒（标注 “Primary” 或 “输入”），将两根相线分别接入初级端子 “L” 和 “N”（或 “1” 和 “2”，具体以产品说明书为准），用压线钳压紧端子螺丝，确保导线无松动（可轻轻拉扯导线检验）；

绝缘处理：用阻燃绝缘胶布包裹接线端子，防止裸露部分与外壳接触，避免短路。

（三）220V 次级侧接线

负载端连接：从隔离变压器次级接线盒（标注 “Secondary” 或 “输出”）引出两根导线，分别接入 220V 负载的 “火线” 和 “零线” 端子，若负载需接地，需额外从变压器外壳（或专用接地端子）引出黄绿双色线，接入负载接地端子；

极性确认：无需严格区分次级侧火线与零线（隔离变压器无固定极性），但建议统一标注，便于后续维护；

接线检查：对照接线图，检查初级、次级接线是否正确，有无导线交叉、端子松动等问题。

（四）接地保护连接

隔离变压器外壳必须可靠接地：将黄绿双色接地导线一端接入变压器外壳的接地螺丝，另一端接入施工现场的接地极（接地电阻需≤4Ω，符合 GB 50169 标准）；

若 220V 侧负载为 Ⅰ 类电器（如电钻、洗衣机），需单独为负载接地，形成 “双重接地保护”。

SG-N零线变压器调试与检测步骤

（一）空载调试

闭合 380V 电源总开关，再闭合隔离变压器输入侧开关，观察变压器是否有异响、冒烟、异味等异常现象；

用万用表交流电压档测量次级输出端子，电压应在 210V-230V 范围内（允许 ±5% 偏差），若电压异常（如无输出、电压过高 / 过低），立即断开电源，检查初级接线是否正确、变压器绕组是否开路（用电阻档测量原副边绕组电阻，正常应为几十至几百欧，若为无穷大则绕组断路）。

（二）带载测试

空载调试正常后，接入 220V 负载（先接入 1/3 负载，逐步增至满负载）；

满负载运行 30 分钟，用手触摸变压器外壳，温度应≤60℃（环境温度 25℃时），若温度过高，可能是变压器功率不足或负载短路，需停机排查；

再次测量次级电压，满负载时电压压降应≤10V，若压降过大，需检查导线截面积是否过小或接线端子接触不良。

使用隔离变压器从 380V 引出 220V，核心在于 “选型准确、接线规范、接地可靠、调试到位”。无论在工业还是民用场景，安全始终是首要原则 —— 不仅要严格遵循电气标准操作，还需定期维护检查，才能确保电源转换稳定、安全。若对操作流程存疑，建议委托持电工证的专业人员实施，避免因操作不当引发触电、火灾等安全事故。
