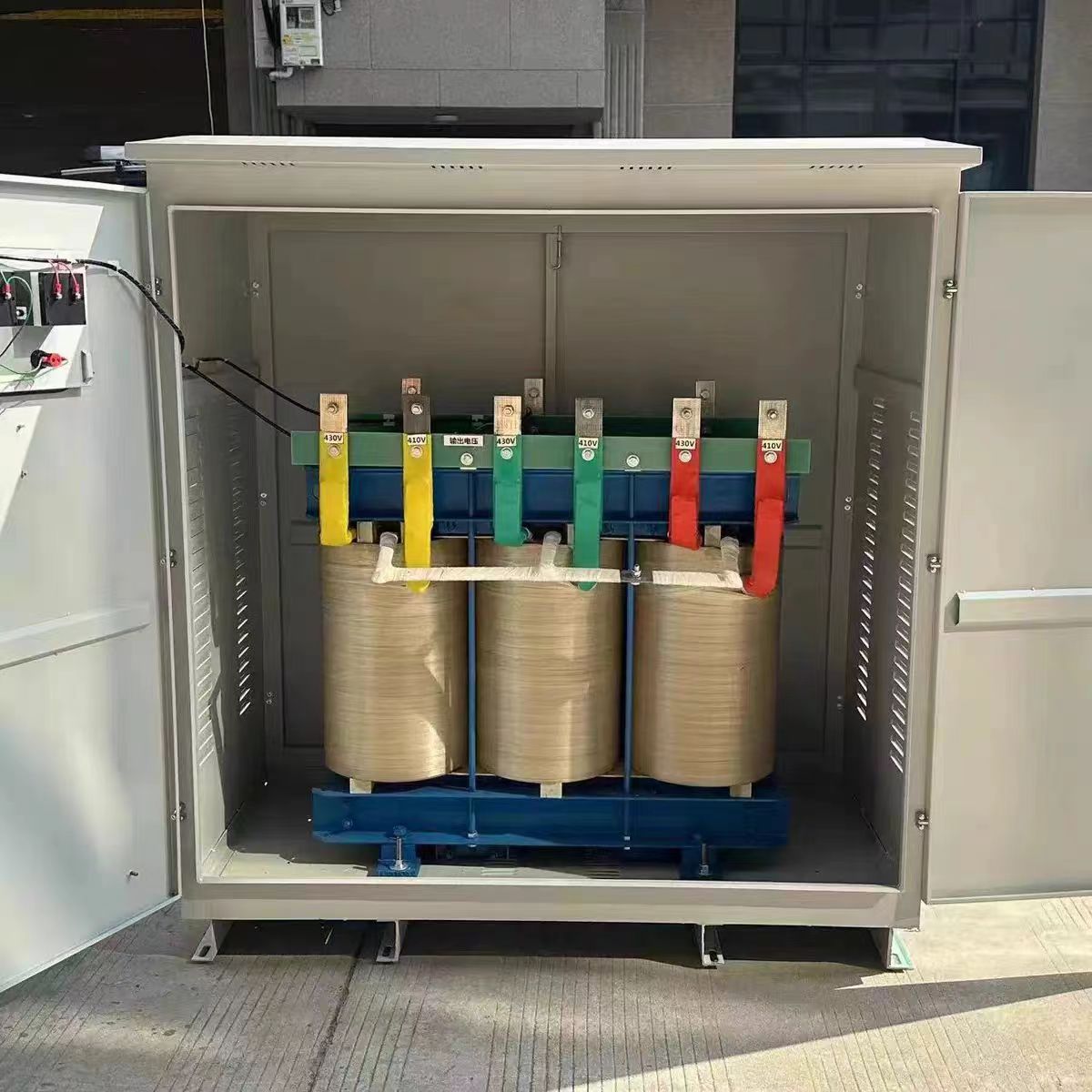

三相690V输入、400V输出的400kVA干式变压器，作为连接高压配电系统与低压用电设备的“电力桥梁”，凭借高效转换、安全隔离、抗干扰等特性，已成为智能制造、储能电站、大型工业产线的关键电力设备。采用IP54防护等级外壳（可定制IP65），防尘、防溅水设计适配车间多粉尘、高湿度环境；支持-25℃~+40℃宽温运行，海拔≤2000m时无需降容使用，特别适合新能源项目户外箱式安装。
该变压器基于电磁感应定律实现电压转换，通过精准设计初级（690V）与次级（400V）绕组的匝数比（理论匝数比≈1.725:1），将高压侧电能高效传递至低压侧。其核心技术亮点体现在三个方面：
Dyn11接线组别设计：高压侧采用三角形（D）接线，低压侧为星形（Y）接线并引出中性线（N），次级线电压滞后初级330°，可有效抑制三次谐波（畸变率≤3%），尤其适配三相不平衡负载场景（如多台机器人同时运行时的电流波动）。
磁路优化与低损耗工艺：铁芯选用30Q130高导磁硅钢片，采用全斜接缝、多级步进搭接工艺，空载损耗较传统设计降低15%-20%；绕组采用无氧铜线整列绕制，经二次真空浸漆（120℃高温烘烤4小时）形成致密绝缘层，绝缘等级达H级（最高耐温180℃），确保长期运行的稳定性。
智能温控与保护系统：内置PT100温度传感器，实时监测铁芯与绕组温度（温升限值≤100K），当温度超过130℃时自动启动强迫风冷系统（配置双冗余风扇），超过150℃触发过载保护并切断输出，响应时间≤200ms，避免因过热导致绝缘老化或短路故障。
典型应用场景
工业自动化产线：在汽车车身焊接产线中，400kVA干式变压器为8台焊接机器人、3套PLC控制系统及20个伺服轴供电，通过Dyn11接线抑制焊机产生的谐波干扰（THD从18%降至5%以下），焊接飞溅量减少20%，焊点合格率提升至99.5%；同时，强迫风冷系统在夏季高温时将绕组温度控制在85℃以内，保障设备连续24小时运行。
储能电站PCS配套：作为储能变流器（PCS）与低压配电柜之间的隔离转换设备，将PCS输出的690V高压电转换为400V工业用电，通过电气隔离阻断电网侧浪涌干扰（隔离电压≥4kV），确保储能系统充放电效率稳定在95%以上。某用户侧储能项目中，配置2台400kVA变压器实现冗余供电，单套系统年发电量提升约8万kW·h。
大型精密机床集群：为5台五轴加工中心（单台功率75kW）提供集中供电，输出电压稳定度±0.8%，避免因电压波动导致的刀具磨损加剧（刀具寿命延长30%），加工件尺寸精度偏差控制在±0.01mm范围内，满足航空航天零部件的精密制造需求。
