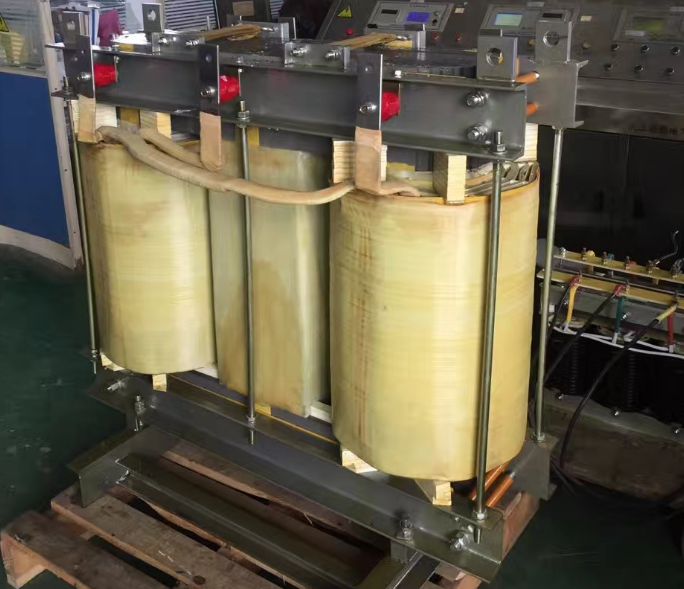

斯考特特种变压器，三相380V变两相220V变压器，三相平衡

国内工业电网的标准供电为三相380V（线电压），各相之间相位差120°，而两相220V负载（如某些老式车床、进口焊机）通常需要两个相位差为180°的独立电压，或一组带有中性线的单相220V+另一组独立单相220V。直接从三相电网取任意两相（线电压380V）显然无法满足需求，若仅取一相火线与零线构成单相220V，又会导致三相负载严重不平衡（某相电流过载，另两相空载），引发电网电压波动甚至变压器过热烧毁。

专用变压器通过两种技术路径解决这一矛盾：

单相隔离变压器方案：初级接入三相中的任意一相火线与零线（相电压220V），次级输出单相220V，通过1:1的变比实现电气隔离，避免单相负载对三相电网的不平衡影响。但此方案仅能输出一组单相220V，若需两组独立220V，需配置两台变压器，成本较高且占用空间大。

斯考特特种变压器方案：这是三相变两相的“终极解决方案”，通过特殊的绕组设计（高压侧采用T型接线，低压侧为两相正交绕组），将三相380V电压转换为两组相位差90°的220V单相电压，既能满足两相设备的独立供电需求，又能保证三相输入电流的平衡（不平衡度≤5%），尤其适合大功率两相负载集群（如多条单相焊机产线）。

核心技术解析：从“电压转换”到“安全防护”的全链路设计

1. 斯考特变压器的“相位魔法”

斯考特变压器的核心在于两组特殊绕组：

一次侧绕组：分为“主绕组”（接A、B相）和“ teaser绕组”（接C相），主绕组中点抽头与teaser绕组一端连接，形成T型拓扑，使三相输入电流通过磁场耦合后，在二次侧产生两个相位差90°的单相电压（如220V/220V）。

二次侧绕组：采用对称设计，两组绕组匝数相同，确保输出电压平衡（误差≤±1%），同时通过Dyn11接线组别抑制三次谐波（畸变率≤3%），避免谐波干扰导致的设备噪音增大或控制精度下降（如PLC脉冲信号失真）。

2. 隔离与绝缘的工业级强化

无论是单相隔离还是斯考特方案，变压器均采用“磁耦合无电气连接”设计，初级与次级之间通过铁芯传递能量，隔离电压≥4kV（符合IEC 61558标准），可阻断电网侧的浪涌、地电位差等干扰。绕组采用H级绝缘材料（耐温180℃），经真空浸漆工艺处理（120℃高温固化4小时），形成致密的绝缘层，配合30Q130高导磁硅钢片铁芯，空载损耗较传统设计降低15%，确保长期运行的稳定性与能效。

三相380V变两相220V变压器，看似简单的“电压转换器”，实则是工业电力系统中的“平衡大师”与“安全卫士”。无论是通过单相隔离实现简单适配，还是借助斯考特技术破解复杂相位转换难题，其核心价值始终围绕“稳定供电+安全隔离+能效优化”三大目标。在工业4.0的背景下，这类特种变压器正从单纯的“电压适配”向“智能电力管理”升级，未来将集成温度预警、能耗分析、远程监控等功能，成为智慧工厂电力系统中不可或缺的“神经节点”。选择时需结合负载特性、环境条件与长期运维成本，才能真正发挥其“小设备、大作用”的价值。
