大功率可调开关电源是一种能够在额定功率范围内实现输出电压和电流连续可调，并具备恒压（CV）与恒流（CC）两种工作模式自动切换的电力电子设备。其核心功能是将交流输入（通常AC 220V或380V）通过整流、滤波、高频变换、隔离、二次整流等环节转换为稳定的直流输出，输出电压调节范围一般覆盖0-500V，电流调节范围0-60A（对应30000W功率），通过闭环反馈控制实现±0.5%以内的电压精度和±1%的电流精度，广泛应用于工业自动化、新能源测试、电池化成等需要大功率直流供电的场景。
恒压恒流双模式控制通过多级反馈环路实现。电压环采用PI（比例积分）控制器，采样输出电压与设定值比较，经误差放大后调节PWM占空比或LLC频率，使输出电压稳定在设定值；电流环采用同样的PI控制结构，采样输出电流与限流值比较，当负载电流未达到限流值时，电压环起主导作用（CV模式），当电流达到限流值时，电流环接管控制（CC模式），两种模式无缝切换无冲击。
控制核心采用数字信号处理器（DSP，如TI TMS320系列）或专用电源管理芯片（如PI INN3977），配合高精度ADC（16位或24位）实现电压电流采样，采样速率≥1MHz以保证动态响应速度。为提升抗干扰能力，采样信号经RC滤波和光耦隔离后送入控制器，共模抑制比（CMRR）≥80dB。某型号电源的动态响应测试显示，当负载从20%突增至100%时，电压过冲≤2%，恢复时间≤500μs，满足快速变化负载的供电需求。

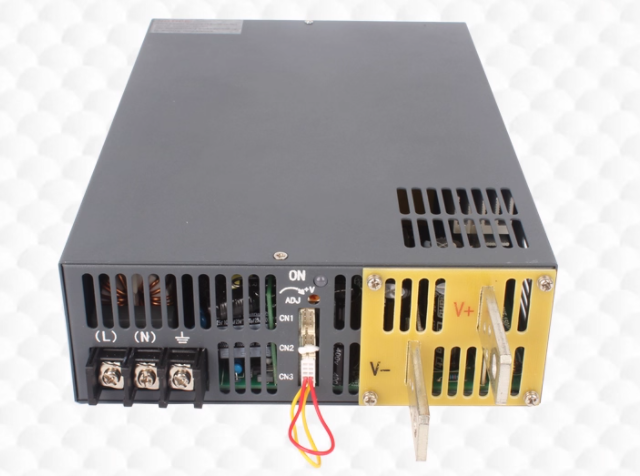

输出调节与保护系统构成电源的安全运行保障。电压调节通过数字电位器或外部模拟信号（0-5V/4-20mA）实现，调节分辨率可达10mV（电压）/1mA（电流），部分高端机型支持RS485/Modbus或以太网接口实现远程编程控制。保护功能包括过压保护（OVP）、过流保护（OCP）、过温保护（OTP）、短路保护（SCP），其中过压保护阈值设定为额定电压的110-120%，过流保护采用反时限特性（1.5倍额定电流时动作时间≤100ms），过温保护监测散热器温度（通常≥85℃时降额，≥100℃时关机）。
短路保护采用打嗝模式（Hiccup Mode），输出周期性尝试恢复供电，故障排除后自动恢复正常输出，避免持续短路导致器件损坏。某电源在输出短路测试中，响应时间≤10μs，短路电流限制在额定电流的1.2倍，持续10ms后进入打嗝模式。
散热设计直接影响电源的长期可靠性。3000W功率器件的发热损耗约120-180W，需采用高效散热方案，通常为铝制散热器配合轴流风扇强制风冷，风扇转速根据负载或温度自动调节（温度低时低速运行降低噪音）。散热器与功率器件之间涂抹高导热硅脂（导热系数≥4W/m·K），接触热阻≤0.1℃/W。部分密封式电源采用液冷散热，通过水冷板将热量传递至外部冷却系统，适合粉尘或潮湿环境。某户外型电源采用热管+均热板散热结构，在45℃环境温度下满载运行，功率器件结温控制在120℃以内（SiC MOSFET允许结温175℃），满足-40℃至+70℃的宽温工作要求。
性能指标需满足多维度技术规范。电压稳定度（包括线性调整率和负载调整率）≤0.1%，纹波噪声（峰峰值）≤100mV（20MHz带宽），动态响应时间≤1ms，输出电压设置分辨率≤0.1%FSR。可靠性指标MTBF（平均无故障时间）通过加速老化测试评估，3000W电源典型值≥50万小时（Telcordia SR-332标准）。电磁兼容性需通过EN 55022 Class B（传导骚扰≤54dBμV，辐射骚扰≤34dBμV/m）和EN 61000-4（抗扰度）测试，包括静电放电（±8kV接触放电）、浪涌（±2kV线-线）、快速瞬变脉冲群（±2kV）等项目。某型号产品的EMC测试报告显示，传导骚扰在150kHz-30MHz频段内最大值为48dBμV，优于Class B限值6dB。
应用场景的特殊性要求功能定制化。在电池充电领域，电源需支持恒流-恒压（CC-CV）充电曲线，可设置充电电流、截止电压、转灯电流等参数，部分机型集成电池反接保护和充满自停功能；新能源测试用电源需具备快速动态响应（如100μs内完成电压阶跃）和高精度同步采样（电压电流采样同步误差≤10ns）；电镀电源则要求低纹波（≤50mV）和长期运行稳定性（连续工作1000小时输出波动≤0.2%）。某电动汽车电池测试电源通过定制化软件，可模拟电池充放电曲线，电压调节速率达100V/ms，满足动力电池脉冲充放电测试需求。
安装与调试需遵循专业流程。电源应安装在通风良好的机柜内，与其他设备保持≥10cm间距，输入输出线缆采用截面积≥4mm²的铜缆（3000W/50V对应60A电流），并配置独立空气开关（额定电流为最大输出电流的1.5倍）。调试时需使用高精度万用表（如FLUKE 8846A）校准输出电压电流，通过上位机软件设置过压过流保护阈值，进行满载老化测试（通常24小时）验证稳定性。日常维护包括定期清理风扇滤网（每3个月）、检查输出端子有无氧化、测量输入输出绝缘电阻（应≥100MΩ），长期存放（超过6个月）前需进行通电老化，避免电容失效。
技术发展趋势呈现高频化、数字化与智能化。宽禁带半导体（SiC、GaN）的普及使开关频率提升至500kHz以上，电源体积进一步减小30-50%；数字控制技术通过FPGA或ARM实现多环路协同控制，支持复杂的控制算法（如模型预测控制MPC）；智能化方面，集成IoT模块实现远程监控、故障诊断和能效管理，通过边缘计算分析电源运行数据，预测潜在故障并主动报警。某智能电源管理系统可同时监控20台3000W电源，实时显示效率曲线和健康状态，通过负载调度实现整体能效提升5-8%。
