深度解析隔离变压器工作原理

隔离变压器作为电气安全防护体系中的核心基础设备，凭借电气隔离、抗干扰、安全供电的核心特质，广泛应用于工业生产、医疗电子、精密实验、轨道交通等多个对用电安全要求严苛的领域。台州力威电源科技有限公司（以下简称“台州力威”）深耕电源设备研发制造十余年，依托成熟的电磁技术积累与严苛的品控体系，打造的隔离变压器（含1:1安全型），以稳定的性能、精准的工艺适配各行业需求。

本文将从核心原理、技术实现、关键工艺及台州力威产品优势等维度，全面拆解隔离变压器的工作逻辑，解读其安全防护的核心奥秘。

一、隔离变压器核心工作原理：电磁感应与电气隔离的双重协同

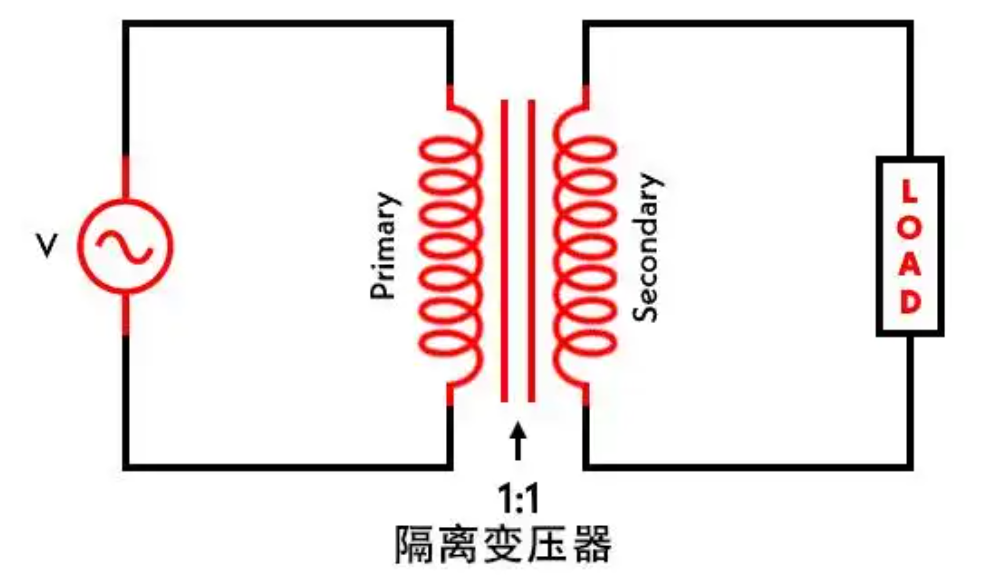

隔离变压器的核心工作逻辑基于法拉第电磁感应定律，本质是通过磁场耦合实现电能的无接触传递，其与普通电力变压器的核心差异的在于“电气隔离”设计——输入绕组（初级绕组）与输出绕组（次级绕组）无直接电气连接，仅通过铁芯磁场实现能量传递，从根本上切断输入回路与输出回路的电气关联，这也是其实现安全防护的核心原理所在。

（一）电磁感应：电能传递的核心机制

电磁感应是隔离变压器实现电能传递的基础，其核心过程可分为三个关键步骤，台州力威通过精密设计优化，让能量传递更高效、损耗更低：

磁场产生：当交流电源接入隔离变压器的输入绕组时，交变电流会在绕组导线中流动，根据电磁感应原理，电流的变化会在铁芯中激发交变磁场，磁场强度随输入电流的频率同步变化，为电能传递提供载体；

磁场耦合：台州力威隔离变压器采用优质高硅硅钢片叠装而成的铁芯，其高导磁率特性可使输入绕组产生的交变磁场几乎全部耦合至输出绕组，最大限度减少磁场泄漏，提升能量转换效率，降低磁滞损耗与涡流损耗；

电能感应：根据法拉第电磁感应定律，交变磁场穿过输出绕组时，会在绕组线圈中感应出相应的感应电动势，感应电动势的大小与绕组匝数、磁场变化率成正比，即U₁/U₂=N₁/N₂（U为电压，N为匝数），通过精准控制输入、输出绕组的匝数比，可实现不同电压等级的转换或1:1等压输出，满足不同场景供电需求。

相较于普通变压器，台州力威隔离变压器通过优化铁芯结构与绕组绕制工艺，使电磁耦合效率提升至95%以上，大幅降低能量损耗，同时减少磁场干扰，适配精密设备供电需求。

（二）电气隔离：安全防护的核心逻辑

电气隔离是隔离变压器区别于普通变压器的核心特质，也是其被称为“安全电源”的关键，台州力威通过结构设计与工艺升级，让隔离防护更可靠、更全面，其核心逻辑分为两点：

1.  物理隔离设计：台州力威隔离变压器的输入绕组与输出绕组采用完全独立的绕制结构，两者之间无任何直接的电气连接，仅通过铁芯磁场实现能量耦合。这种设计彻底切断了输入回路与输出回路的电气通路，避免输入侧的电气故障（如漏电、浪涌）直接传递至输出侧，防止负载设备损坏与人员触电风险。

2.  电位隔离优化：普通市电供电系统中，火线与大地存在固定电位差（如220V市电，火线与大地电位差为220V），一旦设备绝缘损坏或人员误触，极易形成触电回路；而台州力威隔离变压器的输出绕组不与大地相连，输出端任意一根导线与大地之间均无电位差，即便人员误触输出端带电导体，也无法形成完整的触电回路，从根本上杜绝触电隐患，这一特性在1:1安全隔离变压器中体现得尤为明显。

（三）抗干扰原理：纯净供电的技术保障

电网环境中存在大量谐波、浪涌、高频干扰等杂质信号，会影响精密设备的运行精度与使用寿命。台州力威隔离变压器通过增设金属屏蔽层与优化绕组结构，实现抗干扰功能，其核心原理的是：在输入绕组与输出绕组之间增设接地金属屏蔽层，将两者之间的分布电容拆分，有效抑制高频共模干扰与低频音频干扰，阻挡电网中的杂质信号通过绕组耦合传递至输出侧，为负载设备提供纯净、稳定的供电环境，这也是其适配医疗、精密实验等场景的核心优势之一。

二、台州力威隔离变压器：原理落地的核心技术与工艺

隔离变压器的工作原理能否高效落地，关键取决于铁芯、绕组、绝缘等核心部件的选型与工艺控制。台州力威依托十余年技术积累，将原理优势转化为产品竞争力，通过三大核心技术升级，让电磁感应更高效、电气隔离更可靠。

（一）铁芯选型与工艺：提升电磁耦合效率

铁芯是磁场耦合的核心载体，其材质与工艺直接影响隔离变压器的能量转换效率与运行稳定性。台州力威隔离变压器选用0.35厚H18、H14、H12、Z11型号优质高硅硅钢片，这种硅钢片具有低磁滞损耗、低涡流损耗、高导磁率的特性，可最大限度减少磁场能量浪费；同时采用精准叠装工艺，优化铁芯接缝处的贴合度，减少磁场泄漏，进一步提升电磁耦合效率，让电能传递更高效，长期运行更节能。

（二）绕组绕制与绝缘：强化电气隔离可靠性

绕组是电磁感应与电气隔离的核心执行部件，台州力威采用自动化绕线工艺，确保输入、输出绕组绕制均匀、匝数精准，严格控制匝数比误差，保障电压转换精度（1:1型号误差控制在±1%以内）；同时选用PEW、UEW、EIW等优质漆包线及玻璃丝包线，耐温等级达H级（180℃）及以上，搭配耐高温、阻燃、耐潮湿的专用绝缘纸，在绕组之间、绕组与铁芯之间形成多重绝缘防护，绝缘强度远超行业标准，有效防止绝缘击穿，强化电气隔离的可靠性，杜绝漏电隐患。此外，针对抗干扰需求，所有隔离变压器均标配绕组间金属屏蔽层，进一步提升抗干扰能力，适配精密设备供电需求。

（三）全流程品控：保障原理落地的稳定性

为确保隔离变压器的工作原理稳定落地，台州力威建立了全流程品控体系，从原材料进场到成品出厂，每一个环节均经过严格检测：原材料阶段，对硅钢片、漆包线、绝缘材料等进行耐压、耐温、损耗等指标检测，不合格材料严禁进场；生产过程中，对绕组绕制、铁芯叠装、绝缘处理等工序进行全程管控，减少人为误差；成品阶段，每台变压器均经过空载试验、负载试验、耐压试验、绝缘电阻试验等，确保电磁感应效率、电气隔离性能、抗干扰能力均符合国家相关标准及行业规范，杜绝不合格产品流入市场，让每一台产品都能稳定发挥原理优势。

三、台州力威隔离变压器的原理优势与场景适配

基于核心工作原理与技术工艺升级，台州力威隔离变压器形成了“安全、高效、抗干扰、耐用”的核心优势，其原理优势与场景适配高度契合，覆盖多行业用电需求：

（一）原理优势落地：差异化竞争力凸显

安全防护更全面：依托电气隔离原理，彻底切断触电回路，搭配多重绝缘防护，可直接应用于医疗、精密实验等对安全要求极高的场景，为人员与设备提供双重保障；

能量转换更高效：通过优质铁芯与精密绕组设计，降低磁滞损耗与铜损，效率可达95%以上，长期运行可节省大量电能，符合绿色环保发展需求；

抗干扰能力更强：绕组间金属屏蔽层设计，有效抑制电网干扰，为精密仪器、医疗设备提供纯净供电，保障设备运行精度与使用寿命；

适配范围更广泛：可根据场景需求，灵活设计匝数比，涵盖1:1等压隔离、不同电压等级转换等类型，功率覆盖多种规格，适配工业、医疗、轨道交通等多个领域，同时支持定制化设计，满足特殊场景需求。

（二）场景适配：原理优势赋能多行业用电安全

1.  医疗电子领域：依托电气隔离与抗干扰原理，避免市电干扰影响医疗设备（心电图机、超声诊断仪等）的检测精度，同时杜绝漏电风险，保障患者与医护人员安全，符合医疗设备严苛的安全标准；

2.  精密电子与实验室领域：通过抗干扰与纯净供电原理，抑制电网谐波、浪涌干扰，确保精密仪器、测试设备的运行精度与测试数据准确性，同时保障实验人员操作安全；

3.  工业生产领域：凭借电气隔离原理，隔离市电中的干扰信号，防止设备绝缘损坏导致的触电事故，适配潮湿、多粉尘的工业车间，保障操作人员安全与生产设备正常运行；

4.  特殊场景：适用于高层建筑、轨道交通、应急照明等场景的备用电源隔离，基于电气隔离原理，防止市电中断后备用电源与市电形成回路，保障供电安全；同时可应用于潮湿、易燃、易爆等特殊环境，减少漏电和短路风险。

四、原理延伸：选型与维护的关键注意事项

要让隔离变压器的工作原理充分发挥，选型与日常维护至关重要，结合其电磁感应与电气隔离原理，台州力威给出以下关键建议：

（一）选型要点：贴合原理发挥，适配场景需求

明确匝数比与电压需求：根据场景需求，选择合适的匝数比（如1:1等压隔离、0.69/0.4kV电压转换等），确保输入输出电压匹配，契合电磁感应的电压转换原理；

匹配功率容量：根据负载设备总功率，选择额定功率大于负载功率1.2~1.5倍的产品，预留余量，避免过载影响电磁耦合效率，防止绕组过热损坏；

关注绝缘与抗干扰需求：医疗、精密场景优先选择加强绝缘、带金属屏蔽层的产品，强化电气隔离与抗干扰能力，充分发挥原理优势；

适配安装环境：工业恶劣环境选择防护式产品，确保绝缘性能不受粉尘、潮湿影响；空间受限场景选择开启式产品，便于散热，保障电磁感应稳定。

（二）维护要点：保障原理稳定落地，延长使用寿命

保持通风干燥：避免潮湿环境导致绕组绝缘性能下降，影响电气隔离效果，同时防止铁芯生锈，保障磁场耦合效率；

定期检查维护：定期检查绕组、接线端子，避免端子松动、绕组破损，防止电磁耦合异常，杜绝漏电隐患；定期清理铁芯与绕组表面灰尘，确保散热良好；

故障规范处理：若出现异响、异味、跳闸等故障，应立即切断电源，联系台州力威售后团队进行专业维修，严禁自行拆解，以免破坏电气隔离结构，影响原理发挥，造成安全隐患。

五、总结

隔离变压器的工作核心是“电磁感应传递能量、电气隔离保障安全”，两者的协同作用，使其成为各行业用电安全的核心屏障。台州力威深耕电源领域十余年，将电磁感应与电气隔离原理深度融入产品设计与制造，通过优质材料选型、精密工艺控制与全流程品控，让原理优势转化为产品竞争力，打造的隔离变压器不仅实现了高效、稳定的电能传递，更以可靠的电气隔离与抗干扰性能，为多行业提供安全、纯净的供电解决方案。

未来，台州力威将继续以技术创新为核心，持续优化隔离变压器的原理落地技术，完善产品结构与定制化服务，针对不同行业场景的需求，进一步提升电磁耦合效率、电气隔离可靠性与抗干扰能力，让隔离变压器的工作原理更好地赋能各行业用电安全，助力产业高质量发展。
