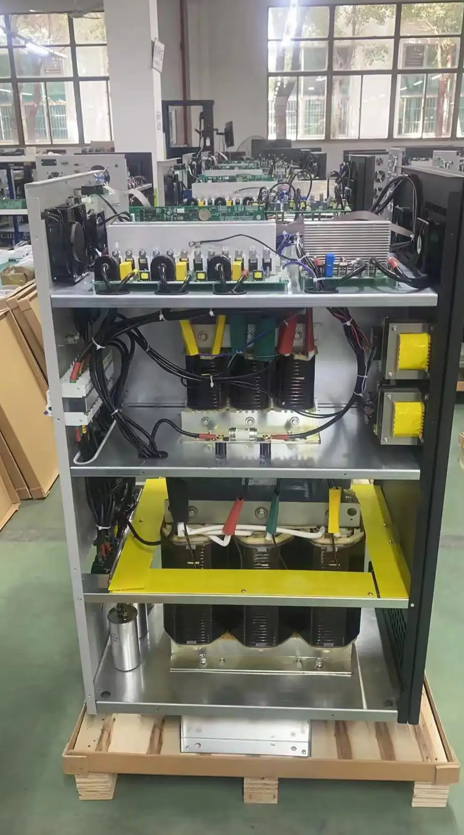

稳变一体机作为集成稳压与变压功能于一体的新型电力设备，并非简单将稳压器与变压器拼接，而是通过模块化设计实现两者的深度融合，核心采用“先稳压、后变压”的工作模式，既解决电压波动问题，又实现电压等级的精准转换（例如：三相380V输入三相220V或三相200V输出稳压器），适配更多差异化用电场景。其工作原理围绕稳压模块与变压模块的协同运作展开，全程由智能控制系统统筹调控，实现全自动化运行，无需人工干预。

稳变一体机的稳压模块，工作逻辑与三相全自动稳压器一脉相承，核心由补偿变压器、伺服传动机构、高精度采样单元和DSP数字控制系统组成。工作时，采样单元实时采集输入电网的三相电压、电流信号，快速传输至控制核心，与预设的标准电压进行比对，精准计算出电压偏差值；随后控制系统驱动伺服电机，调整调压器电刷位置，通过补偿变压器叠加正向或反向电压，实现电压的无级连续调节，确保经过稳压后的电压稳定在±1%以内的高精度范围，同时保留纯净的正弦波形，无附加畸变，避免对后端变压模块和用电设备造成干扰。

相较于独立稳压器，一体机的稳压模块与变压模块近距离集成，大幅缩短配线长度，有效降低线损和电压压降，提升整体运行效率。

变压模块是稳变一体机实现电压等级转换的核心，其工作原理基于电磁感应定律，与传统变压器的核心逻辑一致，但在结构设计上与稳压模块深度适配，采用高品质冷轧硅钢片铁芯和无氧铜绕组，减少磁滞损耗、涡流损耗和电流传输损耗，额定负载下变压效率可达98%以上。

根据实际用电需求，变压模块通过不同匝数的一次绕组和二次绕组，实现电压的升降转换，例如可将输入的208V、220V电压转换为380V标准三相电压，或根据进口设备需求将380V转换为其他适配电压等级，解决不同设备的电压适配难题。部分高端机型采用高频链路拓扑，通过整流单元将交流输入转为直流母线，再经逆变桥重构所需电压等级的交流电，进一步提升变压精度和响应速度。

稳变一体机的两大模块协同运作，形成完整的“采样-稳压-变压-反馈”闭环流程：电网输入电压首先进入稳压模块，经过精准补偿后，输出稳定的中间电压；随后中间电压进入变压模块，通过电磁感应完成电压等级转换，输出符合设备需求的稳定电压；同时，控制核心实时监测变压后的输出电压、电流信号，若检测到偏差，立即反馈至稳压模块，调整补偿量，确保最终输出电压既满足等级要求，又保持稳定，实现“稳压+变压”的双重保障。

此外，设备内置完善的保护机制，可对过压、欠压、过载、缺相、过热等异常情况进行实时监测，一旦发现故障，立即切断回路并触发告警，全方位守护设备和用电安全。

为充分发挥三相全自动稳压器和稳变一体机的作用，选型与使用过程中需注意一些关键要点。选型时，需根据负载的额定功率预留20%~30%的余量，避免设备过载运行；若现场电网存在三相电压不平衡（超出±4%）的情况，建议选择分调式机型，可独立补偿每相电压偏差，确保每相电压均达到标准值；同时需结合安装环境，判断是否需要定制防尘、防水外壳，以及远程监控、定时开关机等功能。

使用过程中，需由专业电工进行安装接线，务必接入三相四线，严禁用地线代替零线，同时接好设备接地端子，保障用电安全；日常维护时，需定期清洁设备内部灰尘，检查接线端子的紧固度、电刷的磨损情况，每年进行一次全面检修，确保设备长期稳定运行；若出现告警提示，需先切断负载排查故障，排除问题后再重启设备，切勿强行运行。

随着工业自动化水平的提升和各类精密设备的广泛应用，对三相电力供应的稳定性、可靠性要求越来越高。三相全自动稳压器凭借精准的稳压能力、全面的安全防护、便捷的智能操控和广泛的适配性，成为基础电力保障装备；而稳变一体机则通过“稳压+变压”的集成优势，解决电压波动与等级适配的双重痛点，适配更多复杂用电场景。选择一款适配自身场景的电力稳定设备，搭配规范的选型与使用流程，就能构建稳定、高效、安全的三相电力供应体系，从容应对各类电网异常，守护设备稳定运行。
